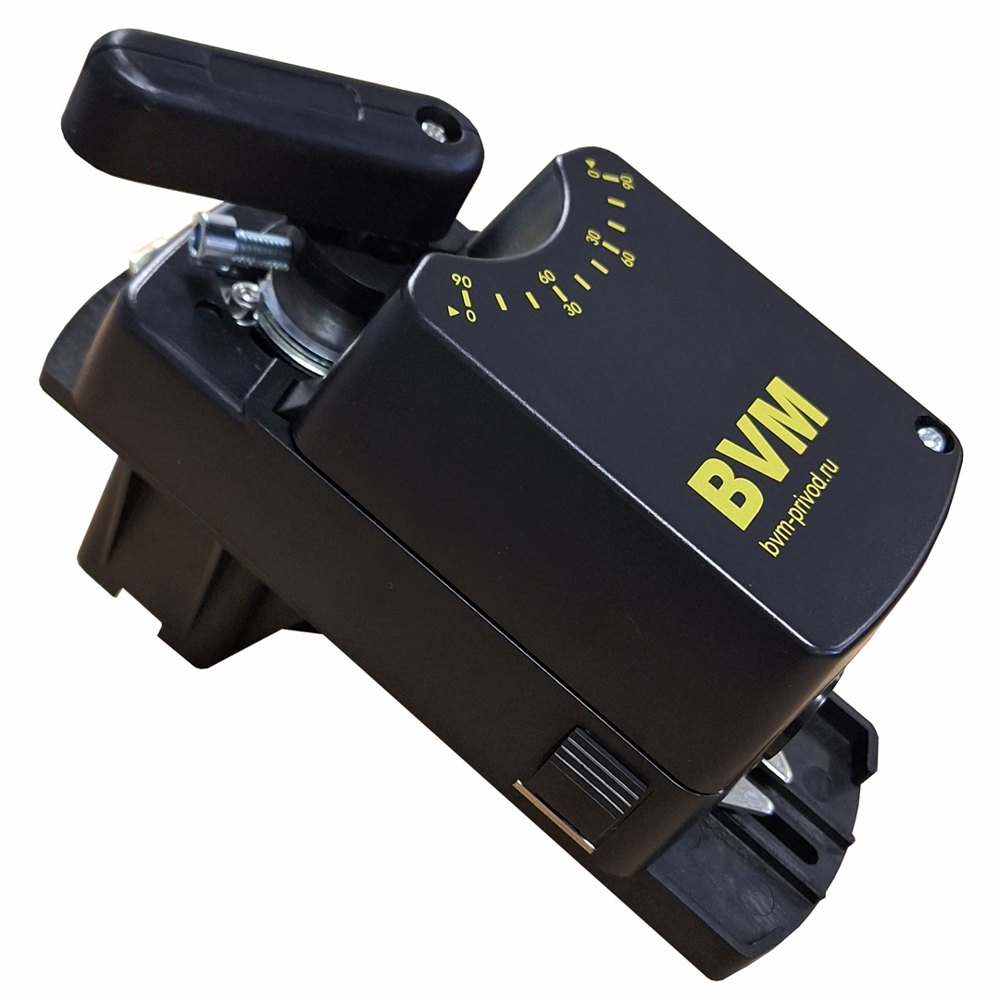

Электропривод LM24-SR-6 для воздушных заслонок
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод LM24-SR-6 предназначен для управления воздушными и противопожарными клапанами в системах вентиляции и кондиционирования. Исполнение: крутящий момент 6 Нм, питание АС/DC24V, управление — 0(2)...10v/0(4)...20ma.
Назначение и конструкция
Электропривод BVM LM24-SR-6 — электропривод воздушной заслонки, реверсивный возврат. Корпус и механика рассчитаны на длительную работу в системах вентиляции: привод устанавливается прямо на ось заслонки и фиксируется универсальным хомутом, от проворота удерживается кронштейном из комплекта поставки.
Тип привода — реверсивный возврат. Возврат в исходное положение выполняет сам двигатель по управляющему сигналу.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип привода | Реверсивный возврат |
| Крутящий момент | 6 Нм |
| Размер оси заслонки | ○6...16mm □8X8...12 X12mm |
| Напряжение питания | АС/DC24V |
| Частота | 50…60 Гц |
| Потребляемая мощность (вращение/удержание) | 3.0/0.5 Вт |
| Управляющий сигнал | 0(2)...10V/0(4)...20mA |
| Угол поворота/макс | Макс. 95° |
| Время поворота (двигатель) | 30 сек (95°) |
| Уровень шума | 45 дБ |
| Степень пыле- и влагозащиты | IР 54 |
| Температура эксплуатации | -20° ... +50°C |
| Температура хранения | -30° ... +80°C |
| Влажность | 95% без конденсата |
| Соединительный кабель | 0.75 м |
| Гарантийный срок | 5 лет / 70000 циклов |
| Вес | 0.8 кг |
| Рекомендуемая площадь заслонки | 0.8 м² |
| Сигнал обратной связи | 0(2)...10V/0(4)...20mA |
Монтаж и подключение
Привод устанавливается непосредственно на ось заслонки и фиксируется универсальным крепёжным хомутом, от проворота удерживается монтажным кронштейном из комплекта. Перед установкой убедитесь, что створка клапана свободно перемещается во всём диапазоне, а сечение оси соответствует посадочному месту привода. Монтаж и обслуживание выполняет персонал с квалификационной группой по электробезопасности не ниже второй; подключение выполняется по приведённой схеме при снятом напряжении.
Документы и поставка
На изделие оформлен технический паспорт с характеристиками, установочно-присоединительными размерами и схемой подключения — файл доступен на этой странице. Поставка со склада и под заказ, отгрузка после подтверждения менеджером. Изделие поставляется в заводской упаковке производителя, комплектность указана в разделе «Комплект поставки». Гарантийные обязательства выполняет ООО «ВЕНТАР-С».
