Клапан FKS-1М (90) в многостворчатом исполнении

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: Клапан FKS-1М (90) в многостворчатом исполнении

Руководство по монтажу и эксплуатации FKS (PDF)Скачать ↓Сертификат соответствия FKS (PDF)Скачать ↓Техлист Клапан FKS-1М (90) в многостворчатом исполнении (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Противопожарный клапан систем вентиляции зданий и сооружений FKS-1м(90) в многостворчатом исполнении по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и…

⚙️ Подбор и заказ

Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Производитель СВОК

Подробно

Описание

Рабочая температураот –30С до +40С

Проходное сечение400-1000мм

Предел огнестойкостиEI90

Напряжение220/24 В

Предел огнестойкости

FKS-1м (90) — 1,5 часа: — в режиме НО EI90; — в режиме НЗ (дымового); — в режиме дымового E120.

Структура условного обозначения

Условное обозначение привода FS, FSN — электромеханический привод UCP с напряжением питания 220/24 В BLF (BFL), BLE — электромеханический привод Belimo с напряжением питания 220/24 В ЭМ — электромагнитный привод с напряжением питания 220/24 В

Функциональное назначение

НО — нормально открытый НЗ — нормально закрытый

Дополнительные опции

К — наличие клеммной коробки ТРУ — наличие терморазмыкающего устройства с кнопкой проверки работоспособности

Вылет заслонки за корпус клапана зависит от количества заслонок

Технические характеристики

Типоразмерный ряд и значения площади проходного сечения клапана, м²

B, мм	A, мм
400	450	500	550	600	650	700	750	800	850	900	950	1000	1100	1200	1300	1400	1500
400	0,137	0,154	0,172	0,189	0,207	0,224	0,242	0,259	0,277	0,249	0,312	0,329	0,35	0,38	0,417	0,452	0,487	0,522
450	—	0,176	0,196	0,216	0,236	0,256	0,276	0,296	0,316	0,336	0,356	0,376	0,4	0,44	0,476	0,516	0,556	0,596
500	—	—	0,221	0,243	0,266	0,288	0,311	0,333	0,356	0,378	0,401	0,423	0,45	0,49	0,536	0,581	0,626	0,671
550	—	—	—	0,27	0,295	0,32	0,345	0,37	0,395	0,42	0,445	0,47	0,5	0,55	0,595	0,645	0,695	—
600	—	—	—	—	0,325	0,352	0,38	0,407	0,435	0,462	0,49	0,517	0,54	0,6	0,655	0,71	0,765	—
650	—	—	—	—	—	0,384	0,414	0,444	0,474	0,504	0,534	0,564	0,59	0,65	0,714	0,774	—	—
700	—	—	—	—	—	—	0,449	0,481	0,514	0,546	0,579	0,611	0,64	0,71	0,774	0,839	—	—
750	—	—	—	—	—	—	—	0,518	0,553	0,588	0,623	0,658	0,69	0,76	0,833	—	—	—
800	—	—	—	—	—	—	—	—	0,593	0,63	0,668	0,705	0,74	0,82	0,893	—	—	—
850	—	—	—	—	—	—	—	—	—	0,672	0,712	0,752	0,79	0,87	—	—	—	—
900	—	—	—	—	—	—	—	—	—	—	0,757	0,799	0,84	0,93	—	—	—	—
950	—	—	—	—	—	—	—	—	—	—	—	0,846	0,89	—	—	—	—	—
1000	—	—	—	—	—	—	—	—	—	—	—	—	0,94	—	—	—	—	—

Масса клапанов, не более, кг

B, мм	A, мм
400	450	500	550	600	650	700	750	800	850	900	950	1000	1100	1200	1300	1400	1500
400	14,01	14,96	15,91	16,86	17,81	18,76	19,71	20,66	21,61	22,56	23,51	24,46	25,41	27,31	29,21	31,11	33,01	34,91
450	—	15,97	17	18,04	19,07	20,1	21,13	22,16	23,19	24,22	25,26	26,29	27,32	29,38	31,44	33,51	35,57	37,63
500	—	—	18,1	19,21	20,32	21,44	22,55	23,66	24,78	25,89	27	28,11	29,23	31,45	33,68	35,9	38,13	40,36
550	—	—	—	20,39	21,58	22,78	23,97	25,16	26,36	27,55	27,55	29,94	31,14	33,52	35,91	38,3	40,69	—
600	—	—	—	—	22,84	24,12	25,39	26,67	27,94	29,22	30,49	31,77	33,04	35,6	38,15	40,7	43,25	—
650	—	—	—	—	—	25,45	26,81	28,17	29,53	30,88	32,24	33,6	34,95	37,67	40,38	43,1	—	—
700	—	—	—	—	—	—	28,23	29,67	31,11	32,55	33,99	35,42	36,86	39,74	42,62	45,49	—	—
750	—	—	—	—	—	—	—	31,17	32,69	34,21	35,73	37,25	38,77	41,81	44,85	—	—	—
800	—	—	—	—	—	—	—	—	34,27	35,88	37,48	39,08	40,68	43,88	47,08	—	—	—
850	—	—	—	—	—	—	—	—	—	37,54	39,22	40,91	42,59	45,95	—	—	—	—
900	—	—	—	—	—	—	—	—	—	—	40,97	42,73	44,5	48,02	—	—	—	—
950	—	—	—	—	—	—	—	—	—	—	—	44,56	46,4	—	—	—	—	—
1000	—	—	—	—	—	—	—	—	—	—	—	—	48,31	—	—	—	—	—

Значение коэффициентов местного сопростивления клапанов в зависимости от сечения клапана, ξB

B, мм	A, мм
400	450	500	550	600	650	700	750	800	850	900	950	1000	1100	1200	1300	1400	1500
400	0,49	0,47	0,44	0,43	0,41	0,4	0,38	0,38	0,37	0,36	0,36	0,35	0,35	0,35	0,35	0,34	0,34	0,32
450	—	0,43	0,41	0,38	0,37	0,36	0,35	0,35	0,35	0,34	0,32	0,32	0,32	0,31	0,3	0,3	0,29	0,29
500	—	—	0,38	0,36	0,35	0,35	0,34	0,32	0,32	0,31	0,31	0,3	0,3	0,29	0,28	0,28	0,28	0,26
550	—	—	—	0,36	0,35	0,34	0,32	0,31	0,31	0,3	0,3	0,29	0,29	0,28	0,26	0,26	0,25	—
600	—	—	—	—	0,35	0,34	0,32	0,31	0,3	0,29	0,29	0,28	0,28	0,26	0,26	0,25	0,25	—
650	—	—	—	—	—	0,34	0,32	0,31	0,3	0,29	0,29	0,28	0,28	0,26	0,25	0,25	—	—
700	—	—	—	—	—	—	0,32	0,31	0,3	0,29	0,29	0,28	0,28	0,26	0,25	0,25	—	—
750	—	—	—	—	—	—	—	0,31	0,3	0,29	0,29	0,28	0,28	0,26	0,25	—	—	—
800	—	—	—	—	—	—	—	—	0,3	0,29	0,29	0,28	0,28	0,26	0,25	—	—	—
850	—	—	—	—	—	—	—	—	—	0,29	0,29	0,28	0,28	0,26	—	—	—	—
900	—	—	—	—	—	—	—	—	—	—	0,28	0,28	0,28	0,26	—	—	—	—
950	—	—	—	—	—	—	—	—	—	—	—	0,26	0,26	—	—	—	—	—
1000	—	—	—	—	—	—	—	—	—	—	—	—	0,25	—	—	—	—	—

Чертежи, схемы и габариты

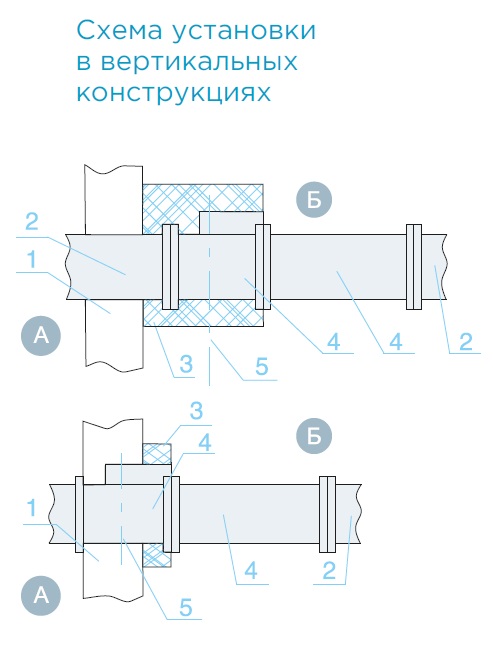

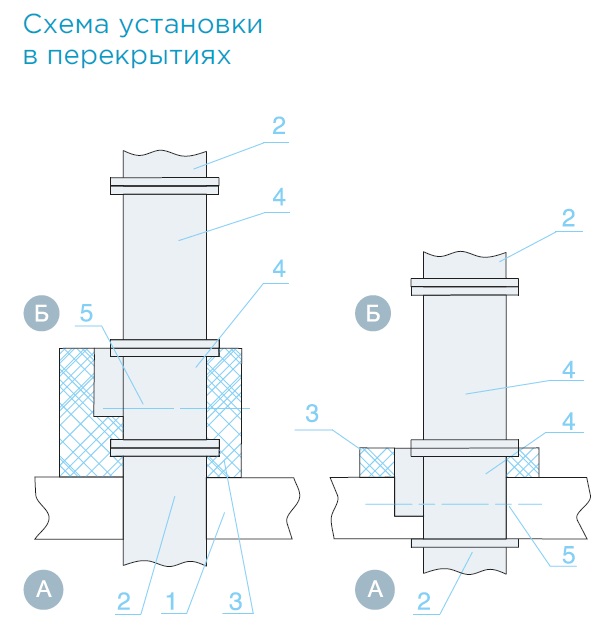

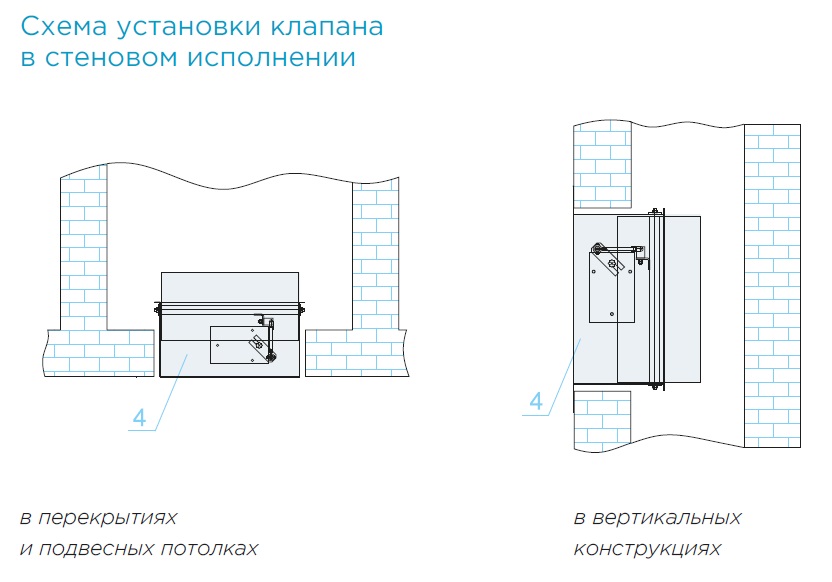

Установка клапана — Клапан FKS-1М (90) в многостворчатом исполнении — Установка клапана

Подбор и заказ. Назовите типоразмер, расход воздуха и условия монтажа — подберём исполнение клапана, проверим комплектацию и пришлём техлист. Оборудование СВОК поставляем с паспортом и сертификатом производителя.
