Шумоглушители ШГп

✓ Всегда в наличии / под заказ Доставка по всей России

Технический лист Шумоглушители ШГп (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Циклоны НИИОГАЗ предназначены для сухой очистки газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива и т. д.), а также аспирационного воздуха в различных отраслях промышленности (черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике и т.д.).

⚙️ Подбор и заказ

Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Бренд ВЭЛТ

Тип Шумоглушитель

Страна Россия

Подробно

Описание

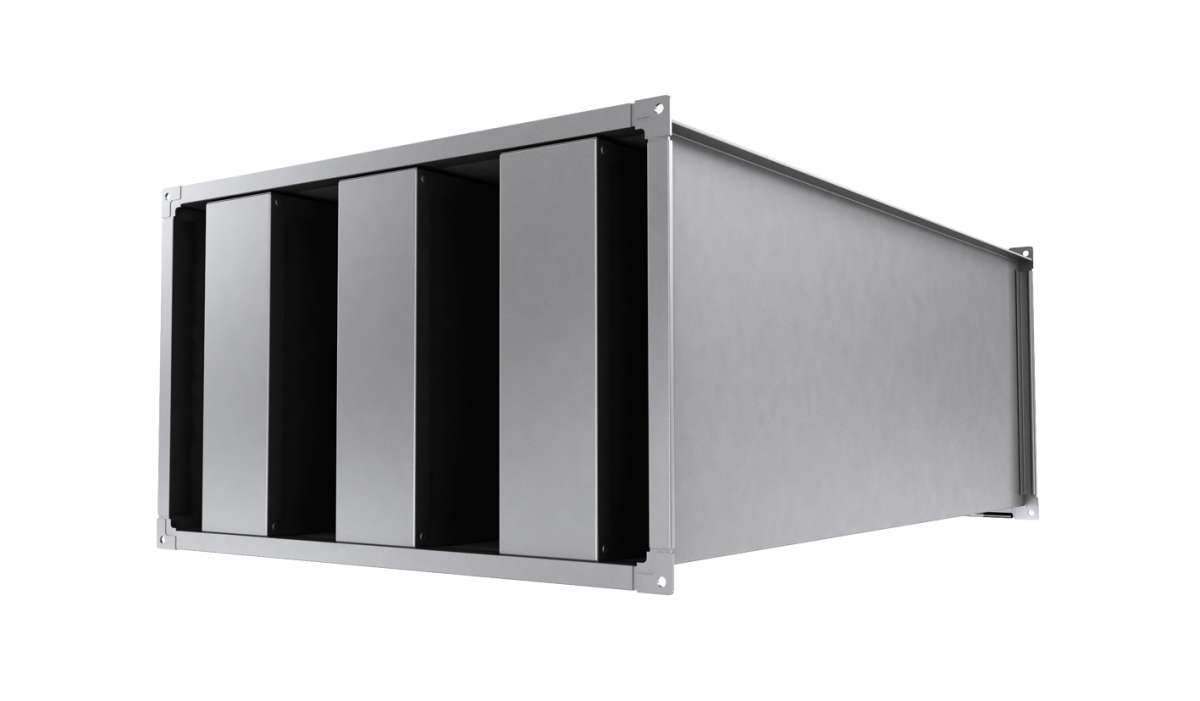

Шумоглушители ШГп — шумоглушитель производства ВЭЛТ. Глушители шума типа ШГп предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, отопительными агрегатами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов и распространяющегося по воздуховодам. Максимальная рабочая температура составляет 60° С, максимально допустимая скорость 10 м/с.

ПроизводительВЭЛТ, Россия

Конструкция и исполнения

Глушители шума типа ШГп предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, отопительными агрегатами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов и распространяющегося по воздуховодам. Максимальная рабочая температура составляет 60° С, максимально допустимая скорость 10 м/с. Для достижения максимальной эффективности шумопоглощения рекомендуется предусмотреть перед шумоглушителем прямолинейный участок длиной не менее 1 м. Приведенные в каталоге глушители предназначены для сред, не содержащих взрывоопасные и радиоактивные примеси.

Что это даёт

Снижение шума в каналеПластины или трубчатая вставка со звукопоглощающим материалом гасят шум вентилятора, не давая ему уйти в помещение.

Работа во всём спектреПластинчатые конструкции эффективны на средних и высоких частотах, длина и шаг пластин подбираются под спектр шума.

Минимальное сопротивлениеПроходное сечение рассчитывается так, чтобы потери давления оставались в пределах расчёта.

Оцинкованный корпусКорпус из оцинкованной стали с негорючим звукопоглощающим материалом.

Где применяется

приточные и вытяжные системы вентиляции
участки после вентилятора и перед воздухораспределителями
венткамеры и технические этажи
объекты с нормируемым уровнем шума — офисы, гостиницы, жильё

Технические характеристики

Обозначение	А	В	F	к	пластин кол-во n
ШГп 300х150	300	150	50		2
ШГп 400х200	400	200	100		2
ШГп 500х250	500	250	66		3
ШГп 500х300	500	300	66		3
ШГп 600х300	600	300	100	22	3
ШГп 600х350	600	350	100		3
ШГп 700х400	700	400	75		4
ШГп 800х500	800	500	100		4
ШГп 900х500	900	500	125		4
ШГп 1000х500	1000	500	100	30	5

Габаритные и присоединительные размеры

Как подобрать

подбирайте по требуемому снижению шума в октавных полосах, а не «на глаз»
проверьте скорость в живом сечении: при высокой скорости глушитель сам становится источником шума
учитывайте сопротивление глушителя в аэродинамическом расчёте
при недостатке места применяйте два коротких глушителя вместо одного длинного

Монтаж и эксплуатация

глушитель ставится на прямом участке, желательно на расстоянии от вентилятора не менее одного диаметра
стыки герметизируются: шум уходит через щели
при вертикальной установке предусмотрите крепление, не нагружающее фланцы
звукопоглощающий материал беречь от увлажнения

Важно знать

Глушитель не спасает от вибрации

Структурный шум передаётся по конструкциям — вентилятор всё равно ставится на виброизоляторы и гибкие вставки.

Документация. Технический лист с полными таблицами и чертежами — Шумоглушители ШГп (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
