Пластины шумоглушения ПЛАГ

Пластины шумоглушения ПЛАГ — набор звукопоглощающих кулис для сборки системы шумоподавления непосредственно в уже смонтированных прямоугольных воздуховодах, без замены участка сети на готовый шумоглушитель.

Технические характеристики

Конструкция

Пластина заполнена шумопоглощающим минеральным волокном, боковая поверхность которого закрыта стеклохолстом: он удерживает волокно от эрозии при скорости воздуха до 15 м/с. Поверх стеклохолста в пластинах ПЛАГ дополнительно установлены перфорированные металлические листы, поднимающие допустимую скорость потока до 20 м/с.

Рама пластины изготовлена из оцинкованной или нержавеющей стали и имеет скруглённые углы: обтекаемая передняя кромка снижает аэродинамическое сопротивление на 30 % по сравнению с прямоугольной. Пластины выпускаются в нескольких значениях толщины S, что позволяет набрать нужное затухание при заданном свободном сечении канала.

Принцип работы

Пластины устанавливают в канал параллельно потоку, разбивая его на узкие щели. Проходя между кулисами, звуковая волна многократно контактирует с минеральным волокном и теряет энергию, а сам воздух движется по прямым каналам почти без потерь. Затухание тем выше, чем больше толщина пластин и длина участка глушения.

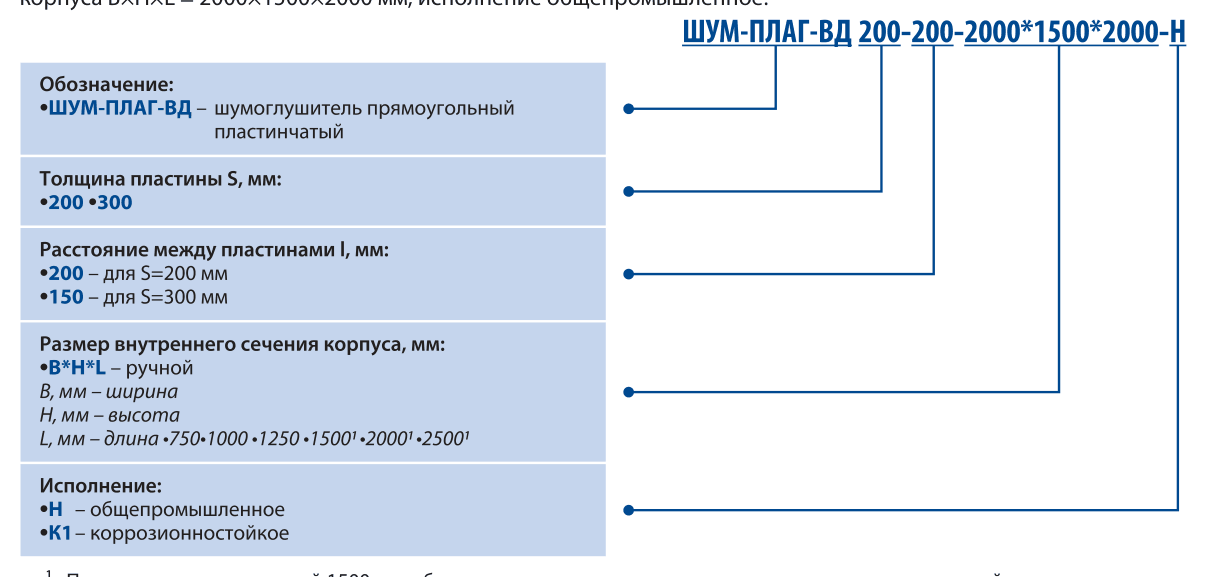

Исполнения и обозначения

Как подобрать

• Внутренние размеры воздуховода и допустимая потеря свободного сечения
• Требуемое снижение уровня звуковой мощности по октавным полосам
• Скорость воздуха в живом сечении — до 15 м/с со стеклохолстом, до 20 м/с с перфолистом
• Толщина пластин S и шаг их установки, задающие ширину щелей
• Материал исполнения — оцинкованная или нержавеющая сталь по среде

Монтаж и обслуживание

• Пластины устанавливают строго параллельно потоку, с равномерным шагом по сечению канала
• Перед участком глушения выдерживают прямой отрезок воздуховода для выравнивания профиля скорости
• Крепление рам к стенкам канала выполняют без деформации пластин и без перекоса щелей
• Периодически осматривают состояние стеклохолста и перфорированных листов, накопившуюся пыль удаляют
• Не допускается мойка струёй под давлением, повреждающая защитный слой волокна

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
