Пластины шумоглушения ПЛАСТ

Пластины шумоглушения ПЛАСТ — звукопоглощающие кулисы для сборки системы шумоподавления прямо в смонтированных прямоугольных воздуховодах, когда менять участок сети на готовый шумоглушитель нецелесообразно.

Технические характеристики

Конструкция

Пластина заполнена шумопоглощающим минеральным волокном, боковая поверхность которого закрыта стеклохолстом: он защищает волокно от эрозии при скорости воздуха до 15 м/с. Пластины изготавливаются из оцинкованной или нержавеющей стали и выпускаются в нескольких значениях толщины S, что позволяет подобрать нужное затухание при заданном свободном сечении канала.

Рама пластины имеет скруглённые углы. Обтекаемая передняя кромка снижает аэродинамическое сопротивление на 30 % по сравнению с прямоугольной рамой, поэтому набранный из таких кулис участок глушения получается компактнее и экономичнее по потерям давления и потребляемой вентилятором мощности.

Принцип работы

Кулисы устанавливают параллельно потоку, деля сечение воздуховода на узкие щели. Звуковая волна при прохождении многократно взаимодействует с минеральным волокном и теряет энергию, а воздух движется по прямым каналам с минимальным сопротивлением. Затухание растёт с увеличением толщины пластин и длины участка глушения.

Исполнения и обозначения

Как подобрать

• Внутренние размеры воздуховода и допустимое уменьшение свободного сечения
• Требуемое снижение уровня звуковой мощности по октавным полосам
• Скорость воздуха в живом сечении — до 15 м/с
• Толщина пластин S и шаг установки, задающие ширину щелей
• Материал исполнения — оцинкованная или нержавеющая сталь по условиям среды

Монтаж и обслуживание

• Пластины ставят параллельно потоку с равномерным шагом по сечению канала

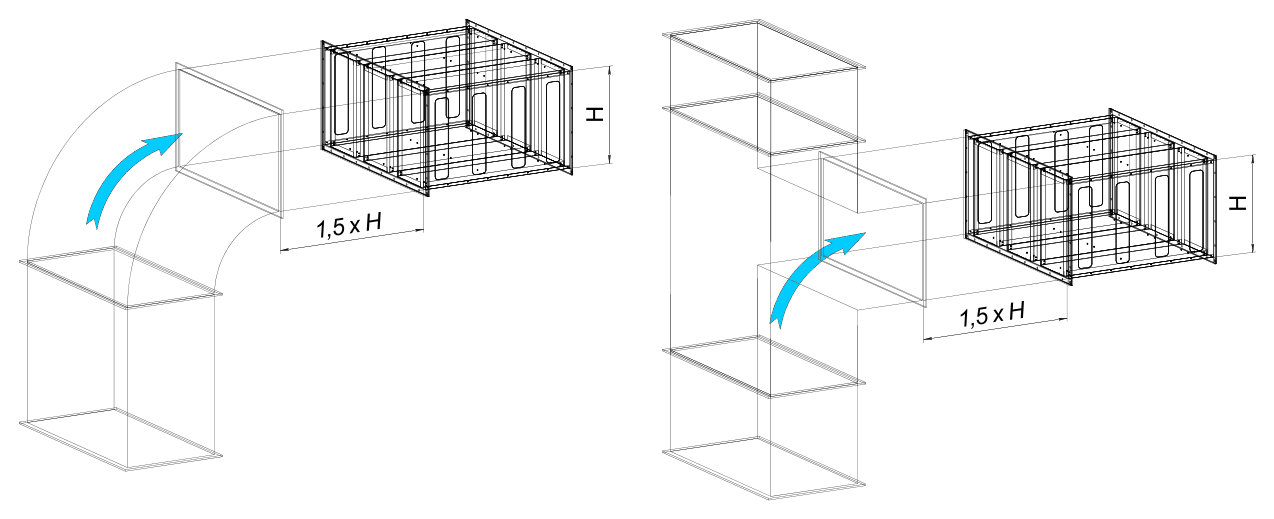

• Перед участком глушения выдерживают прямой отрезок воздуховода
• Рамы крепят к стенкам канала без перекосов, чтобы щели остались одинаковыми
• Осевшую пыль удаляют мягкой очисткой, состояние стеклохолста проверяют при осмотре
• Мойка напорной струёй не допускается — она повреждает защитный слой волокна

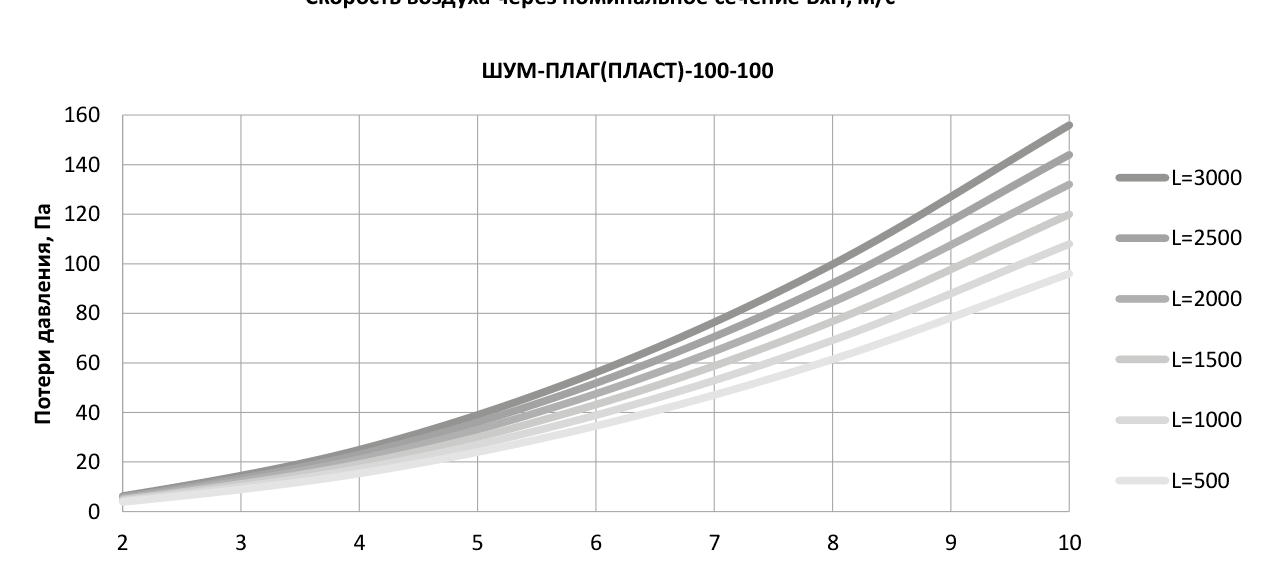

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
